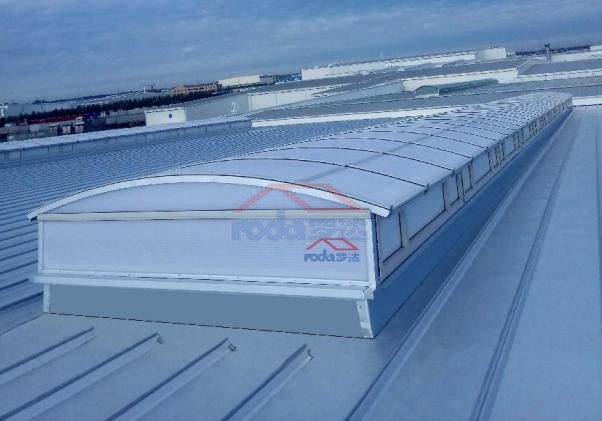

圓拱固定型采光窗技術說明：

1、防水：天窗應有成熟的防水結構和排水設計，弧頂不得打釘,不得打硅膠，鋁合金壓條寬度為≥60mm，厚度≥1.5mm，鋁合金壓條間距為≤1050mm，兩端用螺栓固定，保證圓拱固定型采光窗抗風壓≥2000pa，壓條與陽光板接觸處用三元乙丙膠條密封，保證防水效果；

2、天窗弧形骨架寬度≥60mm，厚度≥1.5mm，間距≤1050mm,縱向要有限位拉條固定，確保天窗骨架的穩定性，骨架具備內排水系統結構形式，以保證防水效果；

3、陽光板必須有外探，超過基座70mm，達到更好的防水效果。

4、弧頂采光材料為16mm（K=1.8W/m2*K）厚七層，乳白半透陽光板，透光率≥20%，抗紫外線涂層≥80μm，十年品質保證。

5、二次深化設計必須由設計院再次確認方可施工。

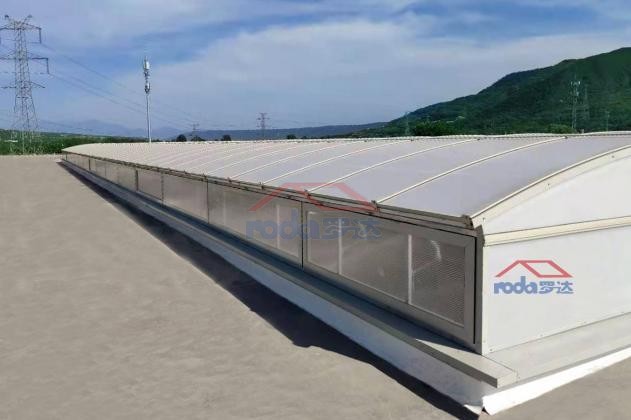

圓拱側開型排煙窗技術說明：

1、天窗防水：天窗應有成熟的防水結構和排水設計，弧頂不得打釘,不得打硅膠，鋁合金壓條寬度為≥60mm，厚度≥1.5mm，鋁合金壓條間距為≤1050mm，兩端用螺栓固定，保證圓拱側開型排煙窗抗風壓≥1000pa，壓條與陽光板接觸處用三元乙丙膠條密封，保證防水效果；

2、天窗弧形骨架寬度≥60mm，厚度≥1.5mm，間距≤1050mm,縱向要有限位拉條固定，確保天窗骨架的穩定性，骨架具備內排水系統結構形式，以保證防水效果；

3、陽光板必須有外探，超過窗扇≥70mm,達到更好的防水效果。

4、弧頂采光材料為16mm（K=1.8W/m2*K）厚七層乳白半透陽光板，透光率≥20%，抗紫外線涂層≥80μm，十年品質保證。側開窗單扇長度3m。

5、控制系統：采用電動自動啟閉方式，一個開窗機控制18m長度的窗扇，開窗機電壓24V，功率55W，控制箱應滿足消防聯動控制要求。天窗具備消防聯動和智能控制功能，控制終端可實時顯示每個天窗的運行狀態，每個窗可以實現獨立開啟和關閉。

6、二次深化設計必須由設計院再次確認方可施工。
